Reaktif Ceza Nedir Nasıl Oluşuyor ?

Motorların, buzdolaplarının ve flüoresan lamba balastlarının işlevlerini yerine getirebilmesi için sargılarında manyetik alan oluşması gereklidir. Bunun için gerekli olan enerjiye reaktif enerji denilmektedir. Elektrik dağıtım şirketleri, reaktif enerjinin, tüketilen aktif enerjinin belli bir oran dahilinde kalmasını şart koşmaktadırlar. Özel trafolu işletmelerde sıklıkla karşı karşıya kalınan bu sorun, normal işletme koşullarına göre tasarımı yapılmış elektrik panolarındaki kondansatörler vasıtasıyla giderilmektedir. Anormal işletme koşullarında ise trafonun manyetik alanı için gereken reaktif enerji, trafodan çekilen çok küçük miktardaki aktif enerji oranı ve/veya büyük kapasiteli kondansatörlerin varlığın nedeniyle işletmeyi reaktif ceza faturasıyla karşı karşıya getirmektedir.

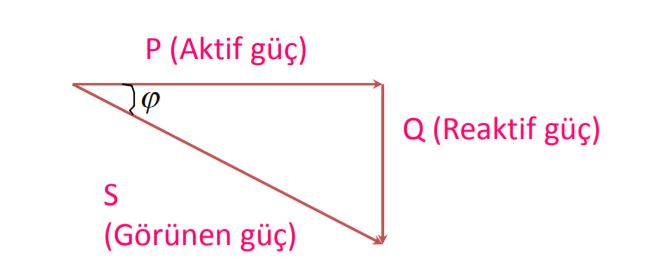

Görünür , Aktif Ve Reaktif Güç Arasındaki Bağlantı

• Aktif güç elektrikte iş yapan güçtür. P ile gösterilen aktif güç şebekeden çekilen akım ile gerilim arasındaki açının (φ) cosinüsü ile akım ve gerilimin çarpılması ile bulunur . (P=V.I.cosφ). Sistem üç fazlı ise çekilen güç de √3 ile çarpılır (P=√3.V.I.cosφ). Aktif gücün birimi Watt’tır(W).
• Reaktif güç ise manyetik alanla çalışan motor, trafo gibi elektrik makinelerinin çektiği güçtür ve manyetik alanın oluşması için kullanılır. Reaktif güç; şebekeden çekilen akım ve gerilimin arasındaki açının (φ) sinüsü ile akım ve gerilimin çarpımı ile ifade edilir ve Q ile gösterilir Q=P.tanφ. Reaktif gücün birimi Var dır.
• Görünür güç şebekeden çekilen görünür güç olarak bilinir S ile gösterilir ve tek fazlı sistemlerde S=V.I olarak ifade edilir. Ayrıca görünür güç aktif ve reaktif güçlerin karelerinin toplamının karekökü ile ifade edilir (S=√(P²+Q²). Görünür gücün birimi Volt Amper’dir (VA).

• Reaktif güç şebekeden çekildiği gibi şebekeye reaktif güç veren sistemler de bulunmaktadır. İletim sisteminden çekilen veya iletim sistemine verilen reaktif güç iletim sisteminde ek kayıplara ve simetrisizliklere neden olduğu için hattan çekilen reaktif güce sınırlama getirilmiştir.
• P/S ile ifade edilebilen cosφ ifadesi; yani akım ile gerilim arasındaki açının cosinüsü 1′e yakın olmalıdır. Mevcut kanuna göre 0,90 olması istenen cosφ değeri AB standartları ile 0,98-0,99-1,0′e yükseltilecektir. Yani şebekeden çekilen akım ile gerilim arasında neredeyse hiç faz farkı olması istenmemektedir. cosφ güç faktörü olarak da ifade edilir.
• Şebekeden çekilecek reaktif enerji sınırlandırıldığına göre, sistemin ihtiyacı olan (manyetik alan oluşumu vs. için) reaktif enerjinin bir şekilde karşılanması gerekmektedir.
• İşte burada devreye kompanzasyon sistemleri girmektedir. Kompanzasyon sistemleri sistemin ihtiyacı olan endüktif veya kapasitif reaktif enerjiyi verecek reaktör veya kapasitörlerden oluşan sistemlerdir.
• Reaktif enerjiye alternatif akım sistemlerinde ihtiyaç duyulur. Dolayısıyla doğru akım sistemlerinde reaktif enerjiden bahsedilemediği için çekilen aktif güç görünür güce eşittir.

Güç Faktörü

Güç faktörü (cosφ = P/S)

Reaktif Ceza Hesaplama

• ite :İlk toplam endex
• ste :Son toplam endex
• iee , see :İlk endüktif enerji ,Son endüktif enerji
• ike , ske :İlk kapasitif enerji ,Son kapasitif enerji

Endüktif Ceza =((see-iee )/(ste - ite))*%100

Kapasitif Ceza = ((ske-ike )/(ste - ite))*%100

Örneğin aşağıdaki gibi bir tablomuz olsun .Bu tablodan Reaktif cezayı hesaplayalım.

Rektif Ceza Hesaplam Uygulaması

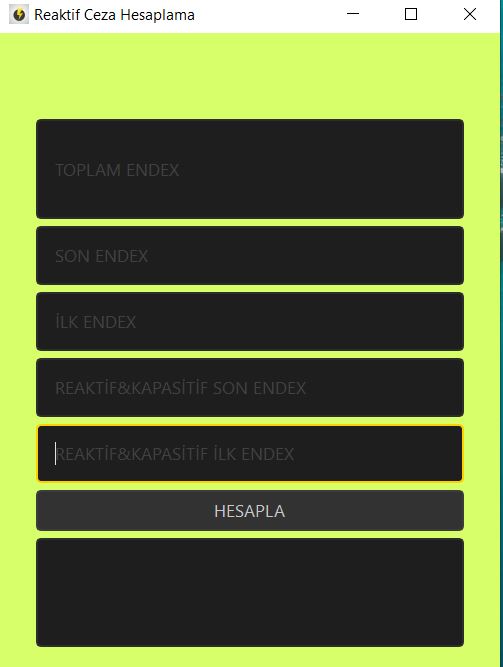

Yukarıda görselde gösterildiği gibi uygulama arayüzü 5 label ,text ve buton’dan oluşmaktadır.

1. Label otomatik hesplama için girilmiştir.

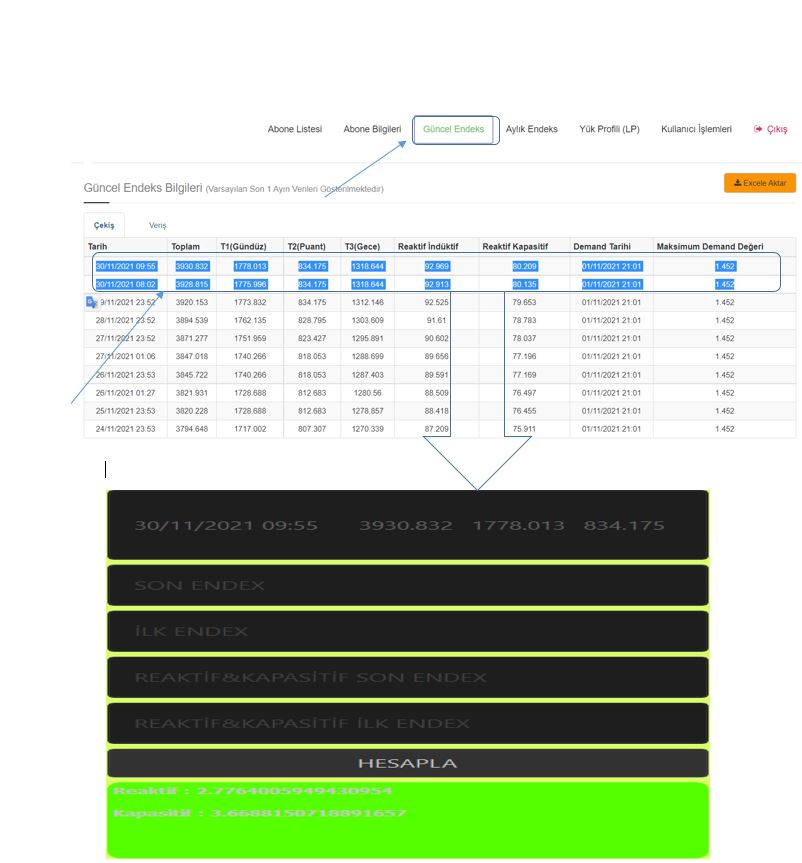

   Bölgenizde bulunan Elektrik Tedarik Şirketinin portalından alınan veriler yapıştırılarak otomatik hesaplama yapar.Eğer bölgenizde ki dağıtım şirketinin portalı aşağıdaki gibi ise sizde kopyala yapıştır yaparak hesaplama yapabilirsiniz.

2. Label Toplam tüketilen son endex verisini el ile girilmelidir.

3. Label Toplam tüketilen ilk endex verisini el ile girilmelidir.

4. Label Reaktif veya Kapasitif son endex verisini el ile girilmelidir.

5. Label Reaktif veya Kapasitif ilk endex verisini el ile girilmelidir.

Hesapla butonuna bastığınızda girdiğiniz veriler otomatik olarak hesaplanır ve butonun aşağısında bulunan text ekranında gösterilir…

Uygulamayı bilgisyarınıza indirip kurmak için buraya

Uygulama ait kodlara ulaşmak için Github hesabımdan ulaşabilirsiniz..
